空心电抗器中文名称：空心电抗器 英文名称：air-core reactor 定义：电力系统中用于限制短路电流、无功补偿和移相等的电感性高压电器，磁通经空气形成回路，故称空心式电抗器。

　　产品说明：

　　空心电抗器主要分空心串联电抗器、空心滤波电抗器、空心并联电抗器、空心限流电抗器、空心分裂电抗器、空心起动电抗器等，常用于无功补偿、滤除谐波、限流等场合。

　　其结构特点如下：

　　1.无油结构，杜绝了油浸电抗器漏油、易燃等缺点，保证了运行安全。没有铁芯，不存在铁磁饱和，电感值的线性度好;

　　2.应用计算机进行干式空心电抗器优化设计，可以按照用户的不同使用要求快速准确的设计出最理想的结构参数;

　　3.采用多层绕组并联的筒形结构，各包封之间有成通风气道，散热性好，热点温度低;

　　4.绕组选用小截面圆导线多股平行绕制，可使涡流损耗和漏磁损耗明显减小;

　　5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封，并经高温固化，使之具有很好的整体性，其机械强度高，耐受短时电流的冲击能力强;

　　6.采用机械强度高的铝质星形接线架，涡流损耗小;

　　7.空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层，其附着力强，能耐受户外恶劣的气候条件;

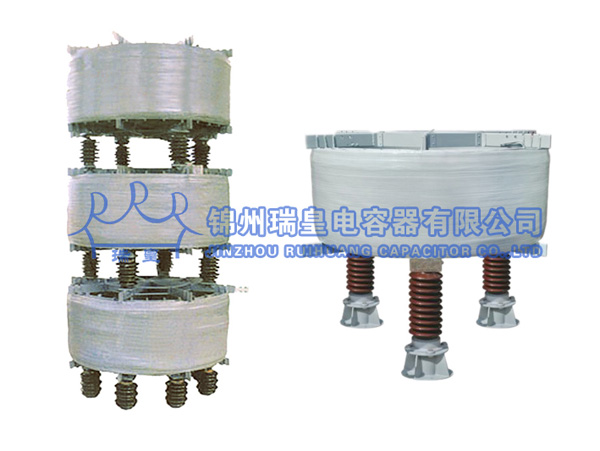

　　8.安装方式可三相垂直，也可品字或一字形;户外露天使用可大大减少基建投资;

　　9.运行安全、噪音低，不需经常维护;

　　10.根据用户要求，其电感量可以做成可调的，调节范围可达5%或更大一些。

　　执行标准：

　　1.T10229-1988 电抗器标准 2.JB5346-1998 串联电抗器标准 3.IEC289：1987 电抗器标准
