![](static/picture/20161016182625722.jpg)

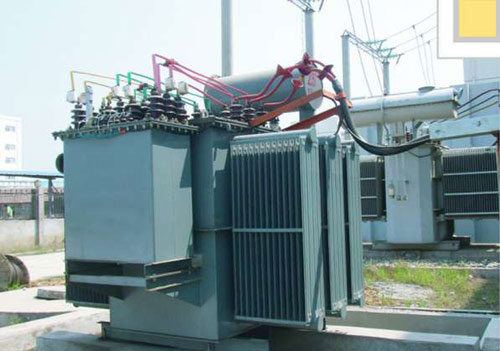

产品用途:
MCR型动态补偿(滤波)装置主要用于6-35KV电力系统,能实现无功动态补偿,提高功率因数,稳定电压,同时滤除谐波,以改善电网的电能质量。该装置目前广泛应用于煤炭、电气化铁路、钢铁等行业,节电效果十分明显。
![](static/picture/2016101618278782.jpg)

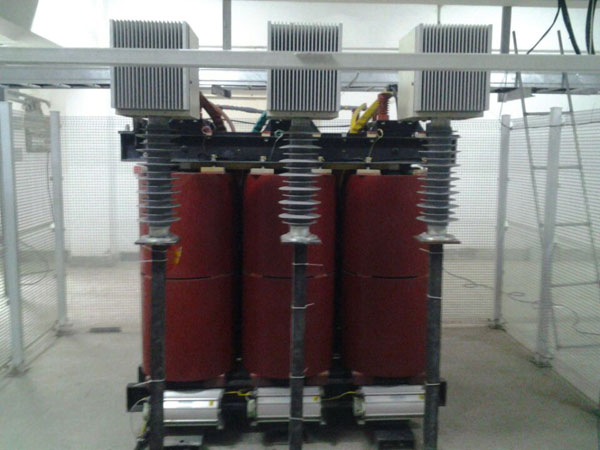

概述:
MCR型高压动态补偿滤波装置由补偿(滤波)支路与磁控电抗器(MCR)支路组成,能够实现无功功率的动态补偿。该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高﹑价格低廉﹑占地面积小等显著优点,是理想的动态无功补偿和电压调节设备。其中补偿(滤波)支路主要由电容器、电抗器、放电线圈和保护元件等组成,具有提供容性无功补偿和滤波的功能;磁控电抗器(MCR)支路由磁控电抗器、晶闸管、MCR控制器等组成,具有动态调节无功功率的功能。
三、工作原理:
通过MCR控制器对系统的无功功率进行采样,通过自动控制晶闸管的导通角,改变铁心的磁饱和度,实现输出容量的连续可调,其内部为全静态结构,无运动部件,工作可靠性高。
四、型号说明:
MSVC-W-6-()
M:磁控式
SVC:静止型动态补偿装置
W:无功补偿(L:滤波)
6:电压等级
():容量

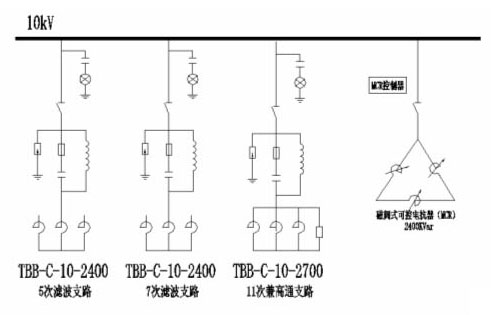

五、主接线:
![](static/picture/20161016182648960.jpg)
六、使用环境条件:
(1) 安装地点:户内/户外。
(2) 海拨高度:2000m及以下(≥2000m采用高原型)。
(3) 环境气温:-25℃~+45℃。
(4) 月平均最大相对湿度:90%(25℃时)
(5) 耐地震能力:地面水平加速度0.2g,垂直加速度0.1g。按标准试验, 安全系数≥1.67。
