![](static/picture/201672020041202.jpg)
一、用途

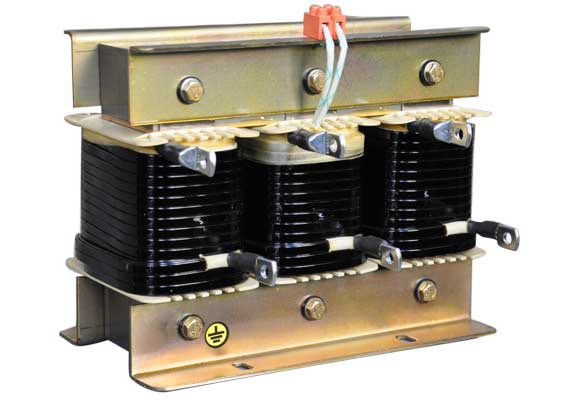

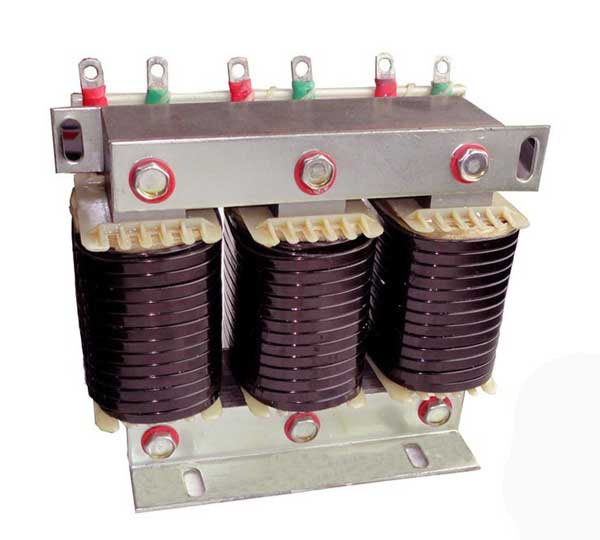

LKSG滤波电抗器适用于无功补偿和谐波治理系统中,滤波电抗器与电容器联接,利用LC谐振物理特性,产生最小或最大的阻抗,将电网中相应频率的谐波电压和电流进行吸收或阻断,达到谐波滤除目的,并保持系统功率因数的最佳值,使电网的电能质量得到明显有效地改善。
![](static/picture/201672020059385.jpg)
二、执行标准
GB 10229-1988《电抗器》
三、环境条件
1、环境温度-25℃~+45℃;相对湿度≤90%RH。
2、海拔高度不超过2000m。
3、无剧烈震动和冲击,无易燃易爆危险品,无导电尘埃。
4、周围应有良好的通风条件,如装在机柜内,应有排风设施。
5、耐温等级H级(180℃)以上。
四、技术指标
1、可用于400V、660V、690V等系统。
2、调谐频点:150Hz,250Hz,350Hz,550Hz等不同频率。
3、额定绝缘水平3kv/min。
4、电抗器各部位的极限温升,绕组不超过80k,铁芯不超过95k。
5、电抗器噪音不大于45dB。
6、三相电抗器的任意两相电抗值之差不大于3%。
7、能在工频加谐波大于1.35倍额定电流下长期运行。
五、滤波电抗器参数的确定
滤波电抗器根据谐波n次频率的滤除要求,用户同时提供滤波电抗器的电感量、电流量而专门设计。
