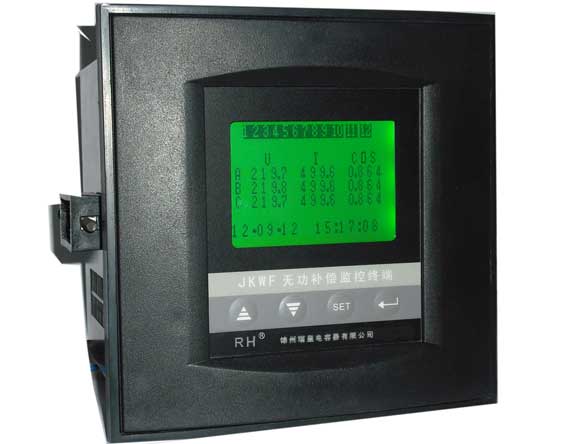

RHJKWF配电监测型无功补偿控制器采用标准外壳，嵌入式安装，以32位数字信号处理器（DSP）为核心，集全面的三相电量测量、128×64点阵液晶显示、六个月数据存储、每15分钟保存一次历史数据，具有强大的后台通讯功能，能通过后台软件远程操控控制器，历史数据海量存储，能通过后台软件再现历史数据，谐波分析、负载率统计、越限控制、动态无功补偿、电能计量、事件记录、通讯于一体。产品具有多功能、精度高、操作简便，可靠性高，安装方便等特点，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制。通讯组网能力强提供RS232、RS485通讯端口，通讯方式支持GPRS、无线通讯、双绞线、同轴电缆、数传电台等，还可以利用MODEM与光纤配合进行通讯。结合通讯部分还可以与SCADA主站通讯。完成对配电线路的各种监控功能，安装符合DIN标准。单台机器可支持12/16/18/24/32路无功补偿输出。

一、基本功能

（一）实时数据监测

■A、B、C各相电压、电流、功率因数
■A、B、C各相所配电容器组投切状态及系统的负载率
■A、B、C各相有功功率、无功功率、视在功率、总功率
■系统时间，总有功电度，总无功电度，零序电流
■A、B、C各相电压总谐波畸变率、电流总谐波畸变率，系统频率，
■A、B、C各相3、5、7、9、11、13次电压谐波含有率
■A、B、C各相3、5、7、9、11、13次电流谐波含有率

（二）历史数据统计及分析

本终端可采集并存储三个月的电网运行数据，掉电后数据保存10年以上。

1.历史数据统计

■A、B、C各相电压、电流、零序电流、功率因数、有功功率、无功功率、系统频率；
■A、B、C各相3、5、7、9、11、13次电压谐波含有率及总谐波电压畸变率；
■A、B、C各相3、5、7、9、11、13次电流谐波含有率及总谐波电流畸变率；

2.数据分析

■A、B、C各相电压越限上限时间、越下限时间，越上限率、越下限率；
■A、B、C各相电压的最大值、最小值出现时间，缺相时间，三相不平衡率；
■停电时刻，来电时刻，停电时长，停电次数。
■A、B、C各相的功率因数最大值、最小值，各组电容器的投运时间，投切次数；
■当日有功电量、无功电量，设置运行时长；
■当日最大、最小有功负荷出现时间，最大、最小无功负荷出现时间；
■当日最大电流值，最小电流值，15分钟电流最大值。

3.数据管理

所有数据可通过串口与PDA（掌上电脑）、GPRS数据传输模块或微功率无线电台等连接方式与主站通信，生成报表，打印报表。

（三）无功补偿

取样物理量为无功功率，无投切振荡。
采用九区控制法智能投切电容器。
电容器投切控制程序支持等容/编码（1:1:1:1、l:2:2:2、l:2:3:3、1:2:4:4）及模糊控制投切方式
可以实现电容组合投切，以最少的电容组数实现最佳的电容控制；
■△型补偿方式             ■Y型补偿方式　　　■△+Y综合补偿方式
投切路数0-12/18/24/32路。
