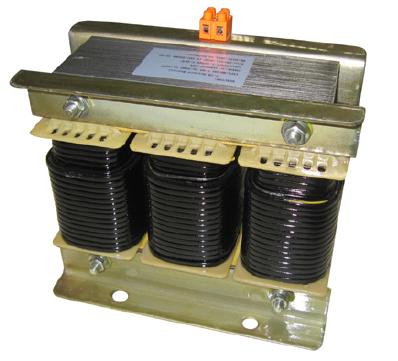

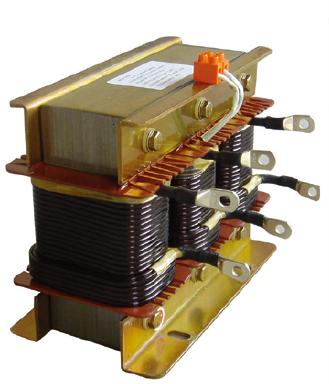

一、概述

　　电容器在无功功率补偿时，往往会受到谐波电流或谐波电压等影响。造成电容器损坏和功率因数降低，因此须在瑞皇电容器的前端加装瑞皇串联电抗器，用以抵制和吸收相应的谐波，保护了电容器的安全运行，避免谐波电压、谐波电流被激发放大影响，改善电网质量，提高系统功率因数。

  二、执行标准

　　JB 5346-1998《串联电抗器》

三、环境条件

1、环境温度-25℃～+45℃;相对湿度≤90%RH。
2、海拔高度不超过2000m。
3、无剧烈震动和冲击，无易燃易爆危险品，无导电尘埃。
4、周围应有良好的通风条件，如装在机柜内，应有排风设施。
5、耐温等级H级(180℃)以上。

  四、技术指标

1、可用于400V、660V、690V等系统。
2、电抗率XL/XC = 6%(204Hz);12%(144Hz)等不同电抗率要求。
3、额定绝缘水平3kv/min。
4、电抗器各部位的极限温升，绕组不超过80k，铁芯不超过95k。
5、电抗器噪音不大于45dB。
6、三相电抗器的任意两相电抗值之差不大于3%。
7、能在工频加谐波大于1.35倍额定电流下长期运行。
