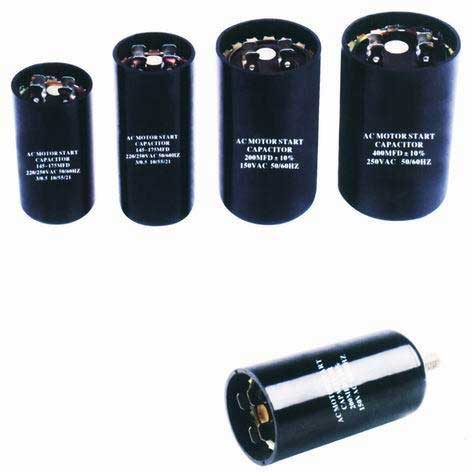

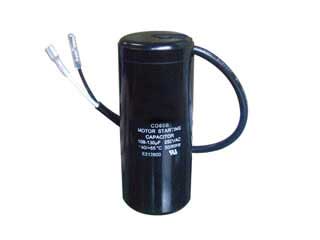

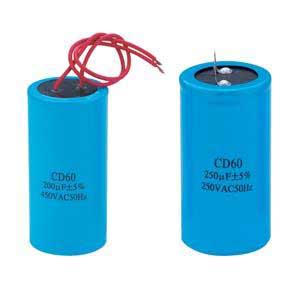

一、CD60A型
1.概述:CD60A型交流电动机启动用铝电解电容器系采用铝箔为电极,氧化铝为介质,非固体电解质,金属或工程塑料作外壳,焊片、电线或电缆作为引出端。该系列电容器为双极性,应用范围广,适用于频率50HZ至60HZ额定电压为110VAC至330VAC的单相交流电动机上作起动作用,使电动机在较低的起动电流下得到较高的转矩;
2.适用范围:空调、冰箱、洗衣机、电风扇、烤炉等;
3.主要技术参数:
3.1 容量范围:50μF~1000μF;
3.2 额定电压:110~330Vac(50/60HZ);
3.3 试验电压:T-T:1.2Un,t:2s;T-C:≥2000V.AC,t:10s;
3.4 容量偏差:0~+30%;
3.5 损耗角正切值:tgδ≤15%;
3.6 气候类别:10/70/21;
3.7 适用标准:GB/T 3667.1-2005;IEC 60252-1:2001。
![](static/picture/2016720173356141.jpg)
![](static/picture/2016720173430780.jpg)

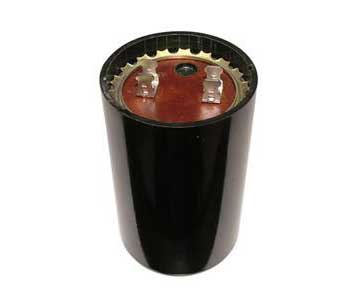

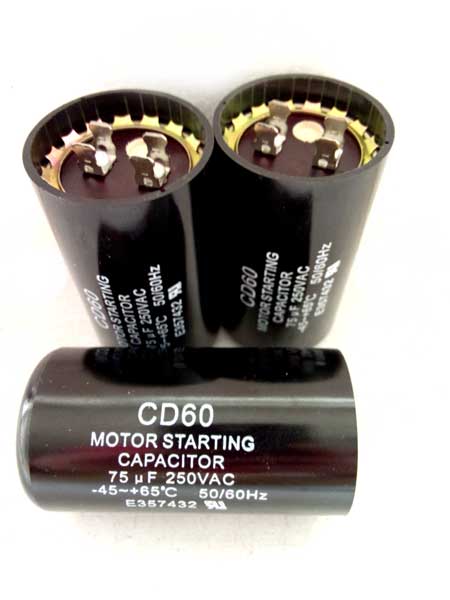

二、CD60B型
1.概述:CD60B型电容器是按照美国电子工业协会ANSI/EIA-463标准开发研制的更新换代产品,电容器外壳用酚醛树脂铸压而成。其绝缘性能好、强度大、不易破损;终端密封性好、牢固、不漏液,并能承受较大的各方向外力。它不仅外形美观、使用方便,而且具有参数稳定、质量可靠、使用寿命长等特点。CD60B型电容器不仅适用于频率为60HZ(或50HZ),额定电压为110VAC至330VAC的交流电动机上作起动用,还广泛应用于高科技领域中。
2.适用范围:空调、冰箱、洗衣机、电风扇、烤炉等;
3.主要技术参数:
3.1 容量范围:21μF~1536μF;
3.2 额定电压:110~330Vac(50/60HZ);
3.3 试验电压:T-T:1.2Un,t:2s;T-C:≥2000V.AC,t:10s;
3.4 耐久性试验:根据EIA RS463 B相关标准;
3.5 容量偏差:0~+30%;
3.6 损耗角正切值:tgδ≤15%;
3.7 气候类别:10/70/21;
3.8 适用标准:EIA RS463B;EN60252-2:2003。
