![](static/picture/2016718132911807.jpg)

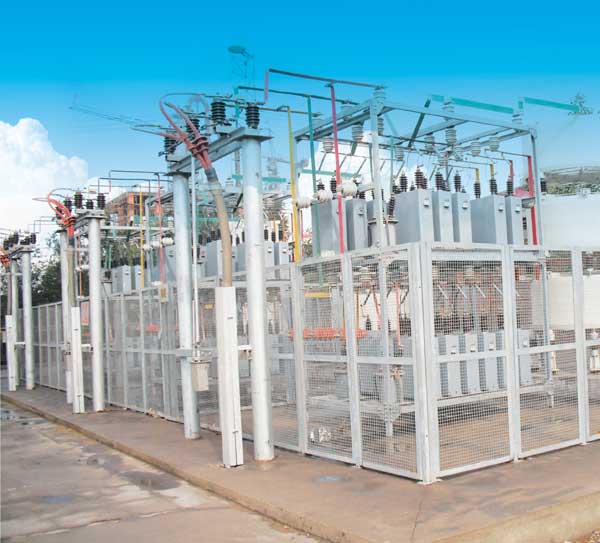

1、用途
本装置适用于频率50HZ,额定电压3-35KV的交流电力系统中,用于提高功率因数,调整网络电压,降低线路损耗,增强输变电设备的输出能力,改善电网供电质量。
TBB高压并联电容器成套装置为框架式式结构,电容器可采用三相分组或分相布置,当电压超过35KV时,电容器装置采用三相分相布置。
一次接线方式主要有单星型和双星型接线。较大容量的电容器组则可采用双星形接线。
一次设备有:电抗器、高压并联电容器、电容器专用熔断器、氧化锌避雷器、放电线圈等。根据用户要求可增加隔离开关或接地开关。
电抗器根据需要可选用油浸电抗器、干式铁芯电抗器(户内安装)、空芯电抗器。电容器可选用干式或油浸电容器。
装置采用角钢作为框架,框架整体热镀锌,美观坚固,持久耐用。
2、使用环境
安装地点:户内、户外型
海拔高度:不超过1000米,如大于1000米,电容器装置按高原型产品设计制造。
环境温度:-40℃~+55℃
3、技术参数
额定电压:3KV、6KV、10KV、35KV;额定容量:100~20000kvar
绝缘水平:装置的主电路相间以及相与地之间,辅助电路与地之间能耐受表1规定的耐受电压,工频耐受电压施加的时间为1min。
允许过载荷:1.1Un长期运行 1.3In连续运行
最大允许容量:1.35Qn
电容偏差:-5~+10%
额定电抗率:额定电抗率有以下范围0.1%~1%;4.5%~6%;12%~13%
![](static/picture/2016718133246754.jpg)

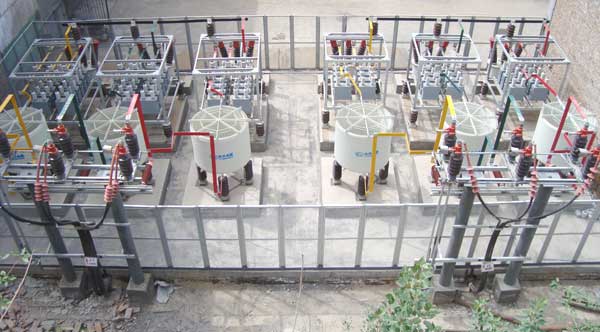

DSC00250
![](static/picture/201671813336294.jpg)

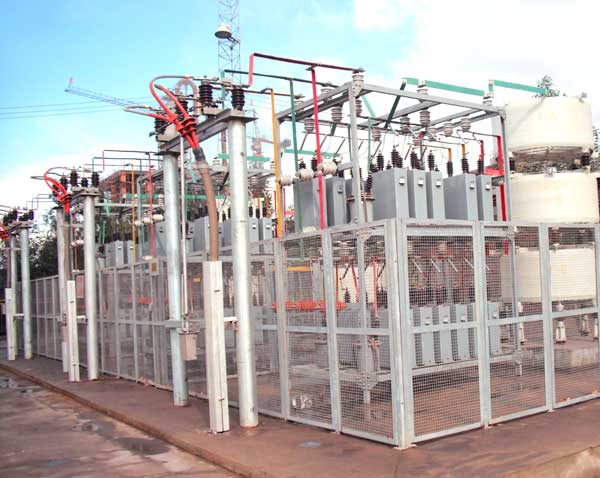

TBB10KV高压无功就地补偿装置
![](static/picture/2016718133321678.jpg)

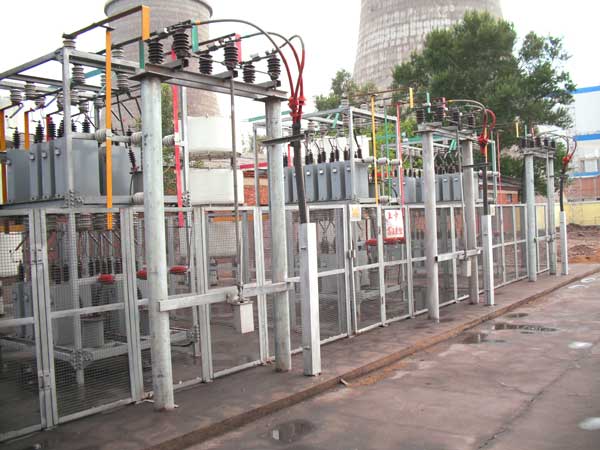

TBB10高压无功就地补偿装置
![](static/picture/2016718133340707.jpg)

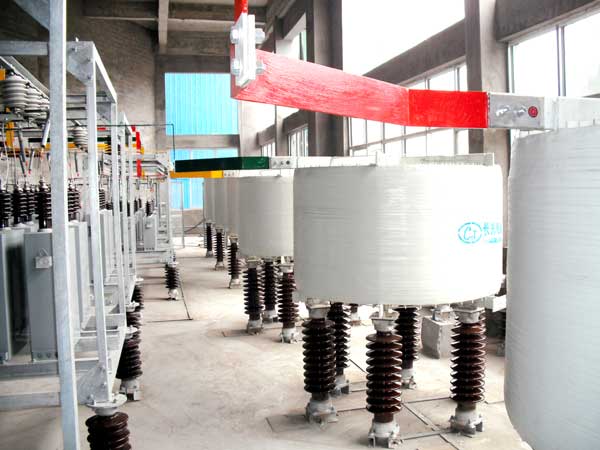

TBB35-9000
![](static/picture/2016718133356149.jpg)

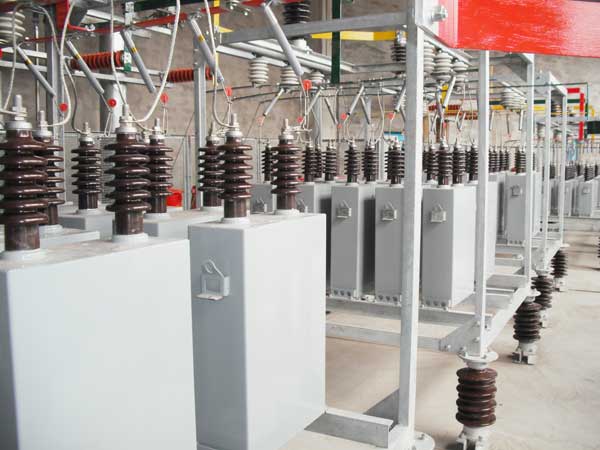

TBB35-12000
