1、用途

        本装置适用于频率50HZ，额定电压3-35KV的交流电力系统中，用于提高功率因数，调整网络电压，降低线路损耗，增强输变电设备的输出能力,改善电网供电质量。

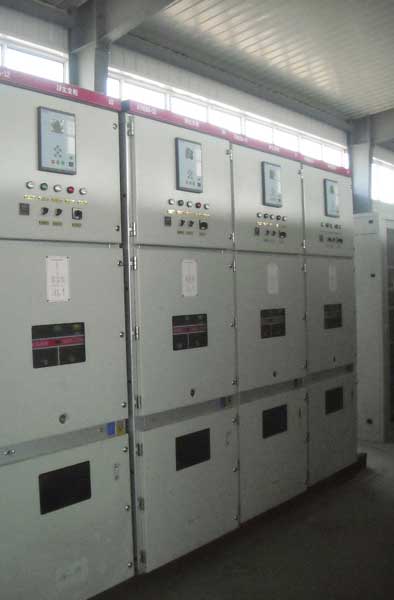

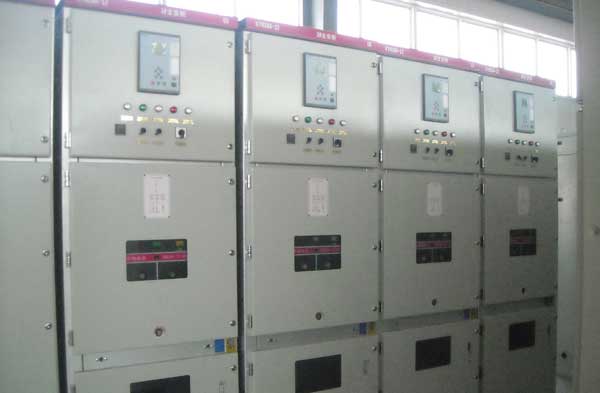

        GGDB高压并联电容器成套装置为柜式结构，由电抗器柜和电容器柜等部分组成，一次接线方式主要有单星型和双星型接线。

        一次设备有：电抗器、高压并联电容器、电容器专用熔断器、氧化锌避雷器、放电线圈等。二次元件有：电压表、转换开关、放电指示灯等。根据用户要求可增加隔离开关或接地开关。

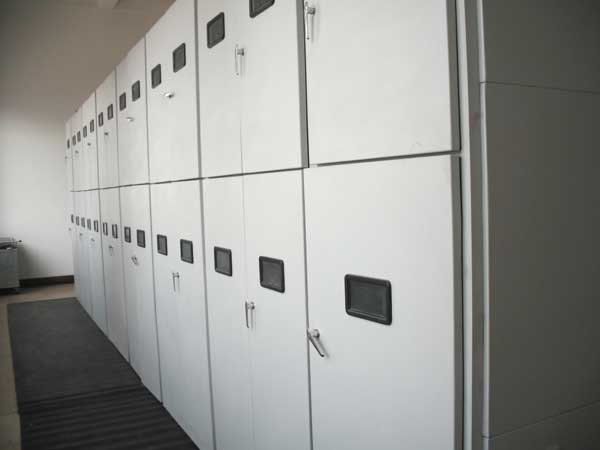

        柜体根据用户要求可采用型材或角钢作为框架，可根据需要做成不同的防护等级。柜体表面采用静电喷涂，美观坚固，型材柜体便于安装运输安装地点：户内、户外型

        海拔高度：不超过1000米，如大于1000米，电容器装置按高原型产品设计制造。
        环境温度：-40℃～+55℃


  高压开关柜

  2、技术参数

        额定电压：3KV、6KV、10KV、35KV；额定容量：100～20000kvar
        绝缘水平：装置的主电路相间以及相与地之间，辅助电路与地之间能耐受表1规定的耐受电压，工频耐受电压施加的时间为1min。

        允许过载荷：1.1Un长期运行        1.3In连续运行
        最大允许容量：1.35Qn
        电容偏差：-5～+10%
        额定电抗率：额定电抗率有以下范围0.1%～1%；4.5%～6%；12%～13%
