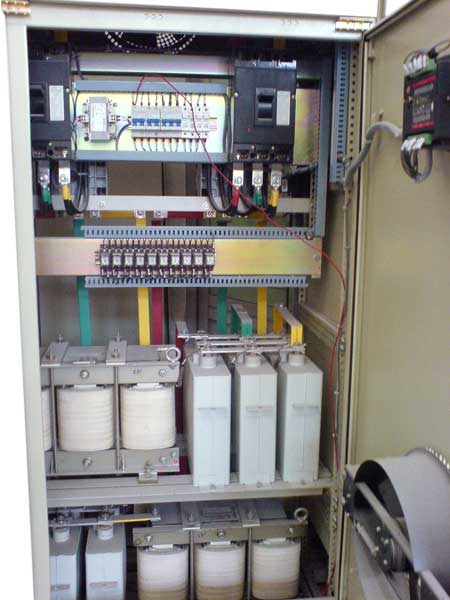

1、概述

        矿热炉是一种高能耗的电冶炼炉，具有电阻电弧炉的特性，由于矿热炉比其它电冶炼炉的电阻弱，故其功率因数相应地也降低些。为了减少电网的损耗，提高供电质量，供电局要求用电企业的功率因数要在0.9以上，否则要对用电企业处以高额罚款。同时功率因数偏低，也会降低矿热炉的进线电压，影响产品的冶炼。故大容量矿热炉都要加装无功补偿装置，以提高矿热炉的功率因数，提升产品质量、提高产品产量，降低产品单吨电耗等。

2、使用环境条件

        2.1环境空气温度：-25～+50℃。
        2.2相对湿度：40℃时≤50%，20℃时≤90%。
        2.3工作场所：户内或户外
        2.4海拔高度：≤2000米     （注当海拔高于2000米时需采用高原型电容器）
        2.5安装倾斜度不超过5度。

3、主要参数及其技术特点

      3.1主要技术参数

        3.1.1额定电压：AC    0.2KV
        3.1.2额定频率：50HZ
        3.1.3投切方式：真空接触器、大功率晶闸管模块

        3.2技术特点：

        3.2.1自主研发出专门适用与矿热炉低压补偿的干式自愈式电容器，采用进口优质聚丙烯膜制造其表面经过粗化处理，性能稳定，耐电强度高。电容器外壳采用长方形优质铝外壳，顶部采用滚边密封工艺，既解决电容器的散热问题，防止电磁感应产生损耗也防止粉尘进入电容器内部，从而保证电容器安全可靠运行。
        3.2.2采用目标控制算法,将零序电流、负序电流补偿到最小，同时功率因数得到很大提高，降低变压器的铁损、铜损及短网损耗。装置具有RS232/485通讯接口，通讯方式可采用现场通讯或远程通讯，可实现定时召唤或实时召唤。
        3.2.3单相电容器采用角型接线方式，即AB、BC、CA相可进行分别控制，从而实现整组电容器的不等值投切。
        3.2.4按无功功率的大小补偿，不产生投切振荡。同时能有效地消除无功倒送及引起的过高电压现象，使炉况保持在稳定状态。
        3.2.5可以频繁投切不损坏电容器，设有投切延时可调控制，具备循环投切的功能，不产生谐波，无谐波放大，抗干扰极强。可根据用户要求加装限流或滤波电抗器。
        3.2.6产品内设短路保护隔离保护，当出现短路及其他内部故障时，能自动切断单组回路，还有温度保护，温度检测，确保设备的安全运行。

4、执行标准

        GB/T15576-2008    低压成套无功功率补偿装置
        JB/T9663-1999     低压无功功率自动补偿控制器
        GB12747.1-2004    标称电压1KV及以下交流电力系统用自愈式并联电容器
        GB4208-2008         外壳防护等级(IP代码)
        DL535                     电力负荷控制系统数据传输规约
        JB/T10695-2007     低压无功功率动态补偿装置
        GB/T14549-1993 电能质量    公用电网谐波
