低压无功补偿一体化模块，模块化，完美产品的标志。

使用场合

全自动无功功率补偿，可直接安装使用。

用于谐波污染严重、负荷变化快速的三相电网中无功功率的集中补偿。

使用场合谐波上限：
U3 max.0.5%,U5 max.5%,U7 max.4%.

组装元件

高负荷、充气式、低损耗、自愈式电容器，带过压力保护装置。
垂直母线系统带低压熔断保护。
滤波电抗器，带温度监测，低损耗，全真空浸渍。
RH2000晶闸管投切模块。
RH2000D智能控制器。
温度监控。

电抗率

5.67%,7%,8%,14%

技术标准

N60439-1、EN60831-1、IEC439-1

额定电压

230～690V(每天8小时以内max.+10%), 50/60Hz。

安装条件

室内安装。
防护等级
IP20或IP00。
温度等级
-20/B（24小时最高平均温度+35℃）。


模块化技术的优点：

1、与柜型无关。可以与国内外各种柜型轻松配套。
2、组合拼装。使用模块如同搭积木，可按照需要组合出各种容量和级数。
3、接口简单。一个模块自成相对独立的系统，对外提供两个接口—电网接口和控制接口。模块内部已成熟设计并组装完毕检验合格。对带失谐电抗的无功补偿装置更是省却了复杂的计算和设计。
4、结构紧凑。单柜容量较传统的固定式安装增加至少一倍。
5、扩展自如。随着企业生产的发展，无功补偿容量不足时可以随时增加模块进行扩容。
6、检修方便。维修保养、升级改选便捷安全。

利用模块搭建成套柜的方法

抽屉式模块上已安装有一定的电容（和电抗器）、接触器或晶闸管投切模块、垂直母线、熔断器。
模块与模块之间通过专用母线连接夹进行连接。

第一模块与进线刀熔可通过铜排折弯、软母线或电缆等进行连接。

利用模块搭建成套柜需要的材料

1、模块与控制器
2、柜壳
3、总进刀熔
4、风扇与控制端子排
5、侧横梁
6、（可选）电流互感器、电流表、避雷器

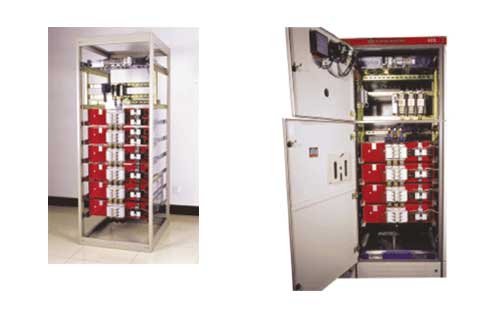

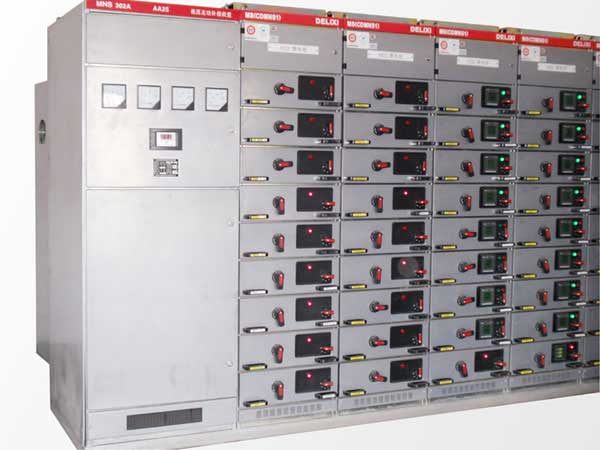

        另外，根据成套厂拼柜的需要，瑞皇公司可提供组装完毕的成套裸柜，成套厂只需要配上所需颜色和风格的柜门即可实现完美的拼柜效果。

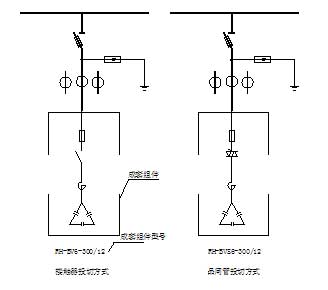

  设计上图方法：
