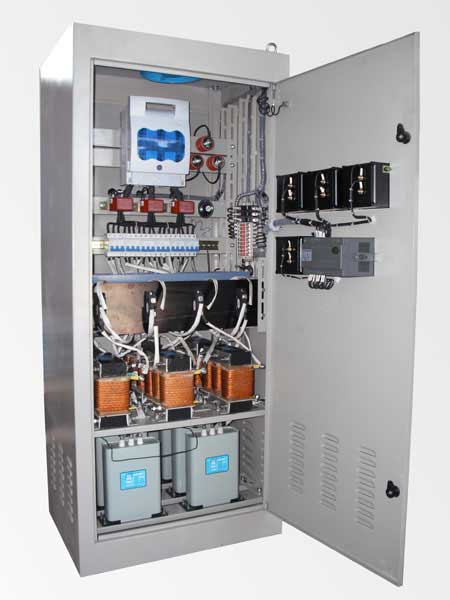

DGZB型低压无功自动补偿装置适用于工矿企业、车间、石油化工及民用住宅100-5000KVA变压器配电系统中，三相交流电压380V，频率50HZ。

        DGZB型无功补偿装置采用自愈式低压并联电容器，体积小、安装维护方便。屏内设有RVC型无功功率自动补偿控制器一台，RVC控制器采用6-16步循环投切的方式进行工作，并根据电网负荷消耗的感性无功量的多少以10-120S可调的时间间隔自动地控制并联电容器的投切动作，使电网的无功保持到最低状态，从而可提高电网电压质量减少输配电系统和变压器的损耗。

一、型号及其含义

尾注号：2型可加装两种形式电抗器：
装置接入处的背景谐波为5次以上时宜取4.5-6%的电抗器
装置接入处的背景谐波为3次以上时宜取12-13%的电抗器
1型加装限流电抗器，能有效地抑制合闸涌流。

二、使用环境条件

1、户内使用。
2、环境空气温度：-25～+50℃，电容器投切的温度下限为-5℃。
3、相对湿度：40℃时≤50%，20℃时≤90%。
4、工作场所：     无有害气体和蒸气
无导电性和爆炸性尘埃
.                     无剧烈的机械震动
5、海拔高度：≤2000米     （注当海拔高于2000米时需商定采用高原型电容器）
6、安装倾斜度不超过5度。

三、主要参数及其技术特点

1、额定电压：AC    0.23～1.1KV
2、额定频率：50HZ
3、额定容量：单台3～400Kvar
4、电容偏差：电容器实测电容与额定值之差不超过0～5%，三相电容器中的任何两线路端子间测得的电容最大值与最小值之比不大于1.02。
5、最大允许过电流：1.3In连续运行。
6、内部放电电阻使电容器断电后1～3分钟内放电至50V 以下
7、并联电容器工频过电压与最大持续时间关系（见表1）
